Aulas práticas - Ficha 1

Bases de Dados (CC2005), Dep. Ciência de Computadores, FCUP

Eduardo R. B. Marques, DCC/FCUP

Objectivos: introdução ao modelo Entidade-Relacionamento (ER).

Material de apoio: O modelo ER ("slides")

Sumário da sintaxe visual ER

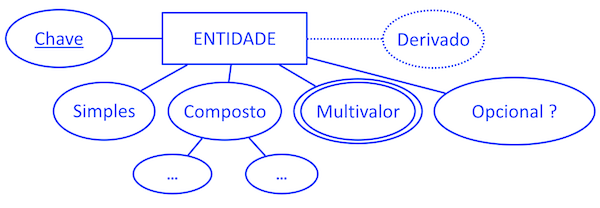

Entidades

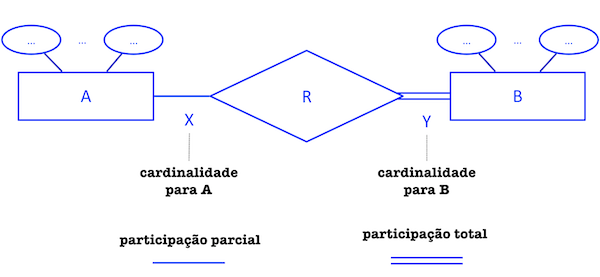

Relacionamentos

1

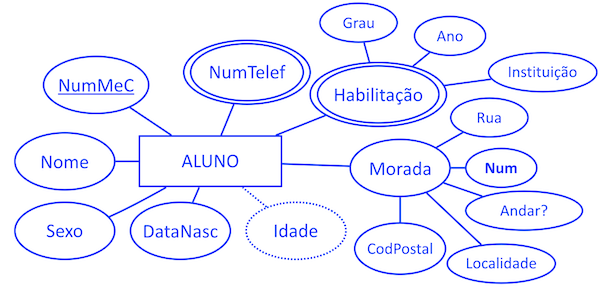

Considere a entidade-tipo ALUNO que foi exemplificada nas aulas téoricas:

Considere os seguintes dados para (instâncias de) ALUNO, apresentados de forma tabelada, e indique o que há de errado com cada um dos valores a negrito apresentados.

NumMec	Nome	Sexo	DataNasc	[Idade]	Morada(Rua,Num,Andar?, Localidade,CodPostal)	{NumTelef}	{Habilitação(Grau,Ano, Instituição)}
19428771	'José Silva'	M	17-11-2000	19	(‘Rua Fim do Mundo’, 783, ‘R/C’, ‘Finisterra’, ’4444-555’)	{987654321, 222333444}	{ (‘Ens. Secundário’, 2017, ‘Escola Sec. Dr. Estranho-Amor’) }
10447777	‘Maria Carvalho’	F	08-02-1976	44	(‘Rua das Bases de Dados’, 1555, NULL, ’Vila Nova de Informática’, ‘4000-123’)	{933933933}	{ (‘Ens. Secundário’, 1994, ‘Escola Sec. Vila Nova de Informática’), (‘Lic. Física’, 1998, ‘Fac. de Ciências Univ. Porto’)}
10447777	‘Maria Silveira’	NULL	08-01-1986	34	(‘Rua SQL’, 8, 'R/C', ’Vila Nova de Informática’, ‘4000-123’)	{987654321}	{ (‘Ens. Secundário’, 2004, ‘Escola Sec. Vila Nova de Informática’) }
12943945	‘Roberto Antunes’	M	17-12-1985	64	'Algures em Elvas'	{982340210, 221234567 }	{ (‘Ens. Secundário’, 2004, ‘Escola Sec. Vila Nova de Informática’) }

2

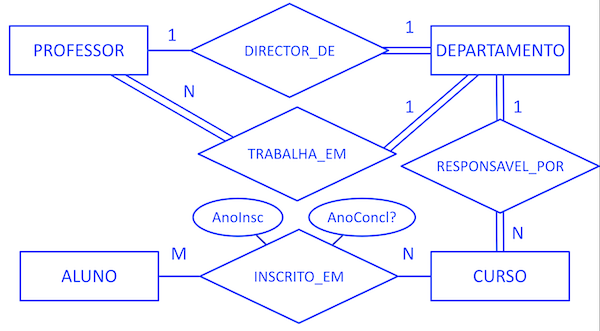

Tenha em conta os relacionamentos que vimos na aula teórica para o universo (simplificado) de uma faculdade:

Justifique se o modelo de BD apresentado é ou não consistente ou não com os seguintes dados:

O Dep. de Ciência de Computadores tem como directores o Prof. Alípio Jorge e o Prof. Eduardo Marques.
O Dep. Física não tem um director definido.
O Dep. de Ciências das Coisas tem como director o Prof. António das Cenas.
O Dep. de Ciências das Coisas não tem professores.
O Prof. António das Cenas trabalha nos Dep. de Ciências das Coisas e Dep. Física.
O Prof. Eduardo Marques trabalha no Dep. de Ciência de Computadores.
O Dep. de Ciência das Coisas não é responsável por qualquer curso.
Os cursos de Licenciatura em Ciência de Computadores e Mestrado em Segurança Informática são da responsabilidade do Dep. Ciências dos Computadores.
O curso de Licenciatura em Coisas é da responsabilidade dos Dep. Física e do Dep. Ciência das Coisas.
O curso de Mestrado em Inteligência Artificial não teve ainda alunos inscritos.
O aluno José Silva esteve inscrito na Licenciatura de Ciência de Computadores de 2015 a 2019, e está inscrito desde 2020 no Mestrado em Segurança Informática.
A aluna Maria Silva não está ainda inscrita em nenhum curso.

3

Considere um modelo simplificado para o universo de uma empresa de organização de eventos. As entidades-tipo em causa e respectivos atributos consistem em:

FUNCIONÁRIO da empresa: nº CC, nome, data de nascimento, idade, cargo, números de telefone para contacto, e endereço de email opcional.
ESPAÇO para a realização de eventos com código único, nome, e morada expressa em termos de rua, nº na rua, andar opcional, localidade e código postal.
EVENTO organizado pela empresa: com código único, nome, data de início, e data de fim.

Apresente uma descrição das entidades-tipo usando a sintaxe textual e visual do modelo ER. Na descrição de cada entidade-tipo tenha em conta:

quais são os atributos chave;
e a classificação de todos os atributos quanto ao tipo de domínio (simples/composto, valor-único/multi-valor, base/derivado, definido/opcional).

4

Considere agora os seguintes relacionamentos entre entitidades no universo da empresa de gestão de eventos:

Cada funcionário trabalha apenas em um único espaço de eventos. Um espaço de eventos tem pelo menos um funcionário que trabalha nele.
Cada espaço de eventos é gerido por um dos funcionários que nele trabalham.
Um funcionário poderá ter um supervisor e/ou ser supervisor de vários outros funcionários.
Cada evento tem necessariamente lugar em um ou mais espaços, tendo cada alocação de espaço a evento uma data de início e uma data de fim de ocupação. Poderá haver espaços sem eventos associados e outros a acolher múltiplos eventos.

Tendo em conta estes requisitos:

Identifique os relacionamentos implícitos entre entidades-tipo.
Para cada relacionamento identifique as restrições de cardinalidade (1:1, 1:N, N:1, M:N) e participação (parcial/total).
Desenhe um diagrama ER para os relacionamentos.

5

(adaptado do exame de época de recurso 2018/19)

Considere os seguintes requisitos para uma base de dados de uma rede social simples "Livro das Caras" em que:

Um utilizador é caracterizado por um identificador de "login" único, nome, e email.
Cada utilizador pode ser seguidor de outros em que tenha interesse de acompanhar actividades.
Um utilizador escreve "posts", em que cada "post" é caracterizado por um identificador único, um texto, e um conjunto de "hashtags" (etiquetas de texto). Um "post" tem como autor um único utilizador.
Os utilizadores podem assinalar que apreciaram "posts" com "likes".
Os utilizadores podem escrever comentários a "posts" . Um comentário tem um número de ordem e um texto associado, sendo o número de ordem de um comentário (apenas) único por "post", isto é, pode-se repetir para ``posts'' diferentes. Tal como um "post", um comentário tem sempre a um autor único. Dicas:

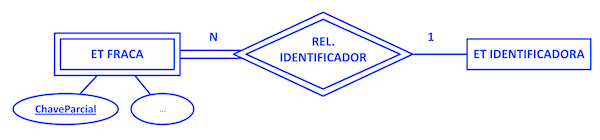

- Será conveniente modelar comentários usando uma entidade-tipo fraca, tendo como entidade-tipo identificadora a usada para "posts".
- A reação a posts por comentários poderá ser modelada por um relacionamento entre utilizadores e comentários.
Podem haver utilizadores sem qualquer participação em termos de seguimento de outros / seguidores / "posts" / comentários / "likes".

Defina um modelo para a base de dados na forma de um diagrama ER.
