Ficha 2 - Algumas soluções

Bases de Dados (CC2005), Dep. Ciência de Computadores, FCUP

Eduardo R. B. Marques, DCC/FCUP

1

Chaves primárias:

Chaves externas:

Operação	Violação
INSERE FUNCIONÁRIO(ABCDEF, Roberto Pires, CP, 12345678,...)	Integridade de domínio para FUNCIONÁRIO.NumCC: ABCDEF não é um número.
INSERE FUNCIONÁRIO(12345678, Roberto Pires, CP, 22444552,...)	Integridade de chave para FUNCIONÁRIO: 12345678 identifa um funcionário já existente (José Silva).
INSERE FUNCIONÁRIO(23884312, Roberto Pires, CP, 12345679,...)	Integridade referencial: o supervisor com NumCC=12345679 não existe.
INSERE ESPAÇO(NULL,Null All Night, ...)	Integridade de entidade: NULL não pode ser usado como valor para chave primária.
REMOVE ESPAÇO(CP)	Integridade referencial: vários funcionários referem-se ao espaço com código CP.
REMOVE FUNCIONÁRIO(12345678)	Integridade referencial: funcionário 12345678 (José Silva) é supervisor de 22444552 (Roberta Rodrigues)
REMOVE FUNCIONÁRIO(18923444)	Integridade referencial: funcionário 18923444 (Fátima Lopes) é gestor do espaço MH e supervisor de 10345553 (Roberta Rodrigues)
ACTUALIZA FUNCIONÁRIO(22444552, Espaço → XPTO)	Integridade referencial: espaço com código XPTO não existe.
ACTUALIZA ESPAÇO(CP,Nome → NULL)	Integridade de domínio: Nome não é um atributo opcional (relembrar isso dos requisitos).
ACTUALIZA ESPAÇO(MH,Gestor → 12345679)	Integridade referencial: funcionário 12345679 não existe.

Para ser mais fácil, resolver por partes como sugerido no enunciado.

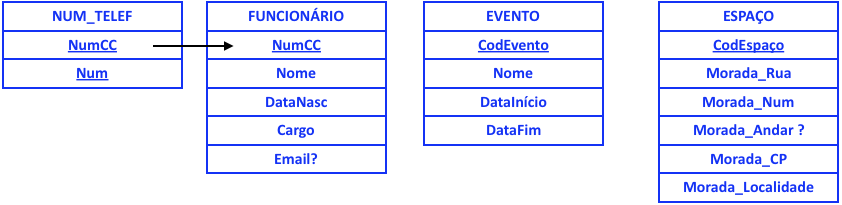

Considerando 1º entidades-tipo

Notar que:

Atributos derivados no modelo ER não são transpostos para modelo relacional.
Mantenho a notação Opcional? no modelo relacional.
Atributos multi-valor (NumTelef) dão origem a uma tabela. Notar que a tabela NUM_TELEF tem como chave primária o par (NumCC,Num).
Atributos compostos são decompostos nos seus sub-atributos do modelo relacional.

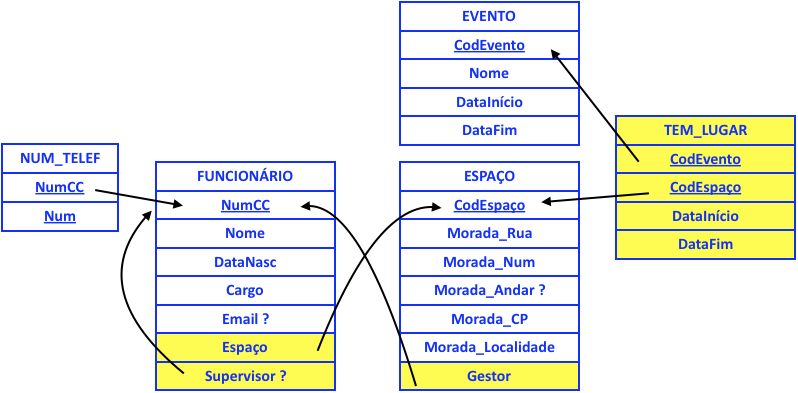

Considerando depois relacionamentos, alterações a amarelo

Mapeamento:

Relação M:N TEM_LUGAR dá-nos uma tabela de "referências cruzadas". Notar que chave primária é o par (CodEvento, CodEspaço).
Relação 1:1 GERE, sendo total para ESPAÇO, é transposta para atributo ESPAÇO.Gestor;
Relação N:1 TRABALHA, sendo total para FUNCIONÁRIO, é transposta para atributo FUNCIONÁRIO.ESPAÇO
Análogo para SUPERVISOR, mas aí atributo é opcional (dada participação ser parcial por parte de supervisionado). Alternativa possível: tabela de referências cruzadas nesse caso sem atributos opcionais (seria mais "económica" se o relacionamento envolvesse poucos funcionários entre si).
