All-Pairs Shortest Paths
Objectivo
Permitir que os alunos adquiram uma maior sensibilidade e conhecimento
prático do funcionamento de um ambiente de programação distribuído,
através da utilização da ferramenta de programação LAM/MPI.
Descrição
O problema que se pretende resolver consiste em encontrar o conjunto
de todos os caminhos mais curtos entre pares de nós de um determinado
grafo. Este problema é conhecido na literatura por all-pairs
shortest paths.
A ideia é a seguinte: dado um grafo dirigido G = (V,E) em que V é o
conjunto de nós e E é o conjunto de ligações entre os nós, pretende-se
determinar para todos os pares de nós (vi,vj) o tamanho do menor
caminho que começa em vi e termina em vj. Um caminho não é nada mais
do que uma sequência de ligações, em que o nó de destino e o nó de
origem de duas ligações consecutivas da sequência são o mesmo. Uma
ligação pode ser vista como um tuplo da forma < vi, vj, t > em que
vi é o nó de origem, vj é o nó de destino e t é o tamanho da ligação
entre os nós. A soma dos tamanhos das ligações de um caminho definem o
tamanho do caminho.
Implementação

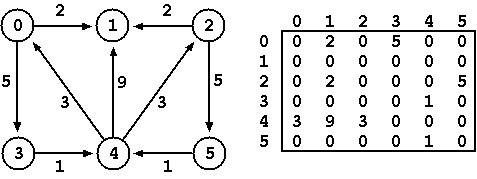

Um grafo dirigido com V nós pode ser representado por uma matriz D1 de
dimensão NxN (N = 6 no exemplo que se segue) em que cada elemento
(i,j) da matriz corresponde ao tamanho da ligação que liga o nó vi ao
nó vj. A não existência de qualquer ligação entre um determinado par
de nós pode ser representado pelo valor zero.
A solução do problema pode ser igualmente representada por uma matriz
Df de dimensão NxN em que cada elemento (i,j) da matriz corresponde ao
menor tamanho dos caminhos que começam em vi e terminam em vj.
O algoritmo de Floyd-Warshall permite obter a matriz Df a partir da
matriz D1 utilizando uma forma adaptada de multiplicação de matrizes,
em que as operações de multiplicação e soma são substituídas pelas
operações de soma e mínimo, respectivamente. Utilizando essa forma
adaptada de multiplicação podemos obter a matriz Df construindo
sucessivamente matrizes D2 = D1xD1, D4 = D2xD2, D8 = D4xD4, ..., Df =
DgxDg em que f >= N e g < N.
A multiplicação de matrizes com a mesma dimensão pode ser
eficientemente implementada em ambientes distribuídos utilizando o
algoritmo de Fox. No entanto, a aplicação do algoritmo de Fox nem
sempre é possível pois depende da dimensão das matrizes a multiplicar
e do número de processos disponíveis. Para matrizes de dimensão NxN e
P processos disponíveis no sistema, deve existir um inteiro Q tal que
P = Q * Q e N mod Q = 0. O algoritmo de Fox divide as matrizes de
dimensão NxN em P sub-matrizes de dimensão (N/Q)x(N/Q) e atribui cada
uma delas aos P processos disponíveis no sistema.
Para calcular o resultado da multiplicação da sua sub-matriz, cada
processo, apenas necessita de trocar informação com os processos da
mesma linha e da mesma coluna de sub-matrizes que a sua, o que permite
reduzir o tamanho e número de mensagens a trocar entre os processos
envolvidos (consulte as páginas 29 e 30 do User's Guide to MPI para uma descrição
mais detalhada do algoritmo de Fox). A aplicação sucessiva do
algoritmo de Fox permite calcular as matrizes D2, D4, ..., Df do
algoritmo de Floyd-Warshall e obter assim a matriz que soluciona o
nosso problema.
Input e Output
A aplicação a desenvolver deverá aceitar como entrada de dados um
ficheiro com a descrição do grafo a considerar. Essa descrição deverá
seguir o seguinte padrão: a primeira linha indica o inteiro N que
representa o número de nós do grafo, enquanto que as seguintes N
linhas indicam a matriz que representa as ligações entre todos os
pares de nós do grafo. Segue-se o ficheiro que descreve o grafo do
exemplo apresentado:
6
0 2 0 5 0 0
0 0 0 0 0 0
0 2 0 0 0 5
0 0 0 0 1 0
3 9 3 0 0 0
0 0 0 0 1 0
No caso da dimensão da matriz e do número de processos disponíveis não
serem compatíveis com os requisitos do algoritmo de Fox, deverá ser
apresentada uma mensagem de erro e a execução deve ser cancelada.
Como resultado a aplicação deverá escrever as N linhas da matriz que
representa o menor tamanho dos caminhos entre todos os pares de nós do
grafo. Para o grafo do exemplo, o resultado a obter seria o seguinte:
0 2 9 5 6 14
0 0 0 0 0 0
9 2 0 14 6 5
4 6 4 0 1 9
3 5 3 8 0 8
4 6 4 9 1 0
O ficheiro de entrada de dados deverá ser lido do standard
input e o resultado deverá ser escrito para o standard
output (carregue aqui para obter um
conjunto de exemplos de teste).
Resultados
A aplicação a desenvolver deverá ser passível de ser executada em
arquitecturas distribuídas com suporte para o modelo MPI. A aplicação
deve ser estruturada tendo em conta esse facto e desenhada por forma a
tirar o máximo partido das várias unidades de processamento
disponíveis para assim acelerar a resolução do problema. Juntamente
com o código do programa deverá ser apresentado um pequeno quadro de
resultados com os tempos de execução obtidos no cluster Dolphin2 para
o teste input300 com 1, 4, 9, 16 e 25 processos.
Prazos
O trabalho deve ser entregue via submissão electrónica até 13 de
Dezembro de 2004, sendo a sua demonstração feita nos dias 14 e 15 de
Dezembro em horário a marcar.
