Componentes Básicas de Hardware

1. Desenhe o circuito lógico que implementa o seguinte decoder (pode utilizar qualquer tipo de portas na resolução).

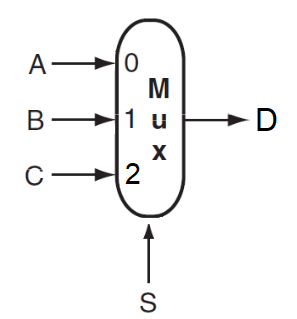

2. Desenhe o circuito lógico que implementa o seguinte multiplexor (pode utilizar qualquer tipo de portas na resolução).

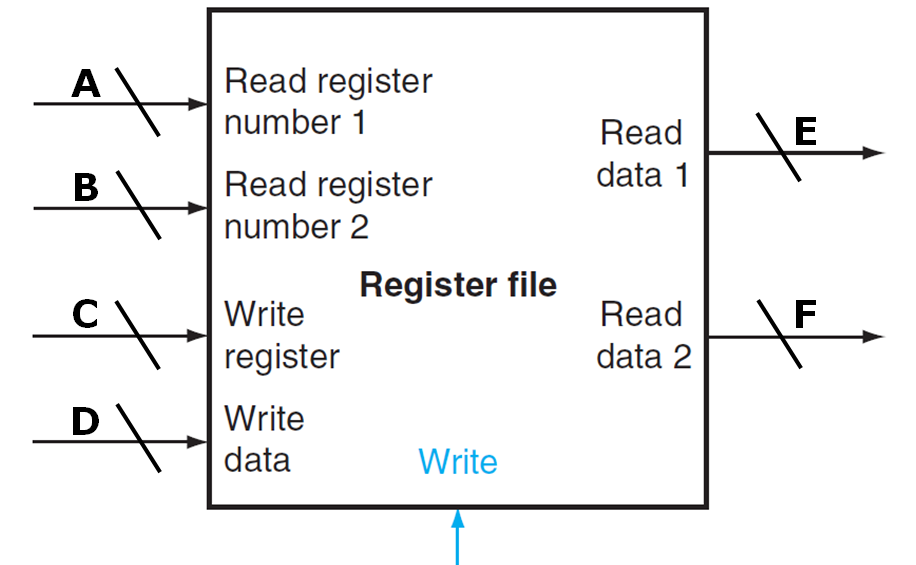

3. Considere o ficheiro de registos (register file) que se segue. Sabendo que este possui 32 registos de 32 bits cada, diga qual o valor (número de linhas) representado por A, B, C, D, E e F.



4. As figuras que se seguem representam circuitos lógicos de diferentes componentes básicas de hardware. Para cada componente, construa tabelas de verdade que mostrem o output obtido para as diferentes combinações de input.
1. S-R latch 1-bit

2. D latch 1-bit

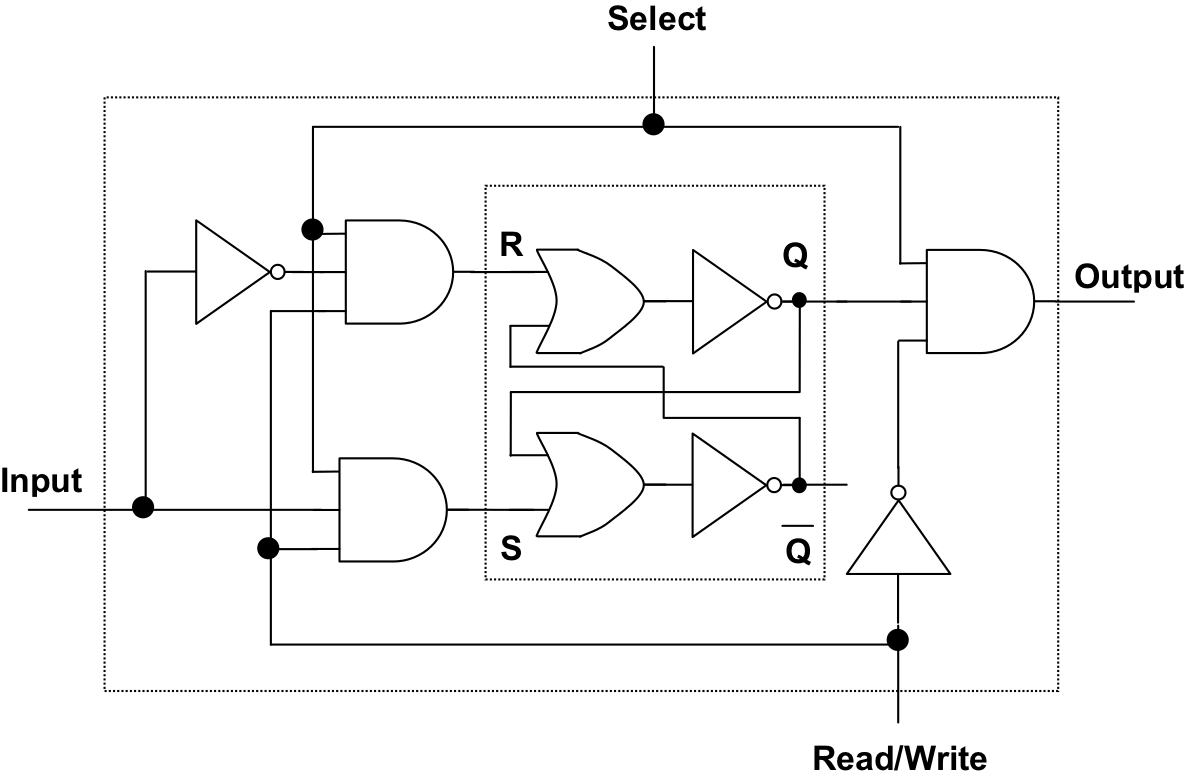

3. Memória estática 1-bit

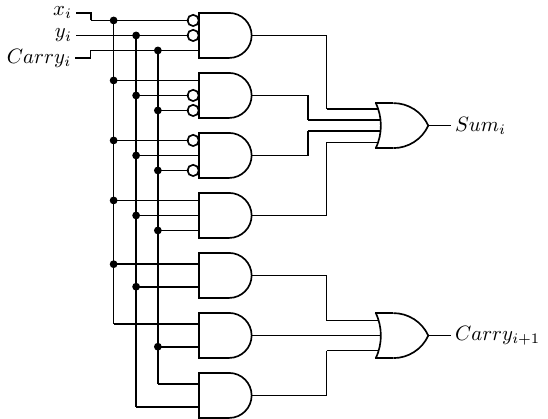

4. Adição 1-bit
