Trabalho 1 - Encaminhamento estático

Objectivo

Informações úteis:

Ver aqui como fazer backup de configurações dos routers Cisco de forma simples.

Notas:

• Os PCs a utilizar como Term1, Term2 e RLin devem ser escolhidos com base no número de interfaces de rede disponíveis.
• Todas as rotas estabelecidas serão rotas estáticas.
• O terminal 2 (Term2) não faz routing apesar de ter 2 interfaces de rede.

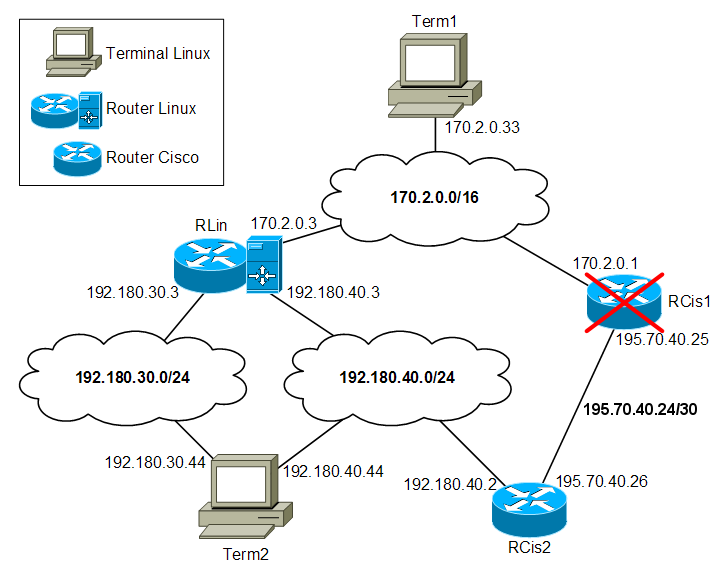

• Note que não necessita do RCis1 para o trabalho, dado que a sua ausência é um requisito. Deve, no entanto, configurar todas as outras máquinas como se este existisse.
• As rotas no Term1:
  • por defeito é RLin
  • para rede 192.180.40.0/24 é o RCis1
• A rota por defeito de Term2 é RCis2
• RLin e RCis2 sem rota por defeito
• Em Term2 deve pôr o parâmetro arp_announce com o valor 1 (ver esta página).
• Para que as capturas de traceroute sejam mais fáceis de interpretar, use a opção -N desse comando: traceroute -n -N 1 <ipaddr>

Entregáveis

• dump da configuração inicial do router cisco, devidamente identificada. Ou seja os resultados de:

  • show running-config (em texto)
  • show ip int brief (em texto)
  • show ip route (em texto)
• dump da configuração inicial das máquinas linux (router e terminais) devidamente identificadas

  • rotas (route -n)

  • configuração IP (ifconfig)
• Um relatório em formato PDF contendo
  • respostas às questões indicadas abaixo (a necessidade de resposta textual é indicada com texRes) Não são aceitáveis respostas iguais em diferentes grupos. Os trabalhos são para ser feitos exclusivamente pelos elementos do grupo.
  • comandos ou fragmentos de ficheiros de configuração pedidos nas questões indicadas como confRes
  • output de comandos como o ping ou o traceroute nas questões indicadas como outRes (em texto com fonte de tamanho fixo, para melhor visibilidade)
  • screenshots com o resultado da captura de pacotes nas questões indicadas como capRes; salvo indicação explícita, as capturas são feitas com o wireshark
    • deverão ser claramente visíveis todos os campos relevantes dos pacotes
    • deve haver sempre uma indicação clara de que pacotes (entre os capturados) são relevantes para a questão, ou então usado um filtro para mostrar apenas esses.

Nota: em qualquer dump ou captura deve indicar sempre o comando; nas capturas deve indicar sempre os filtros que eventualmente tenha utilizado.

Questões/Traces/Análise

1. Connectividade:
   1. Faça traceroute do Term2 para cada uma das interfaces do RLin.(outRes)
   2. Faça traceroute do Term1 para cada uma das interfaces do Term2 nas seguintes condições:
      1. RCis2 sem rota para a rede 170.2.0.0/16 (outRes)
      2. RCis2 com rota para a rede 170.2.0.0/16 através de RCis1 (outRes); indique também o comando usado para criar a rota (confRes)
      3. RCis2 com rota para a rede 170.2.0.0/16 através de RLin (outRes)
   3. Explique o que se passa em cada um dos casos na alínea anterior. (texRes)
   4. Tendo em conta as duas alíneas anteriores, identifique condições genéricas que tornam vantajoso o uso de encaminhamento dinâmico numa rede. Justifique. (texRes)
   5. Faça um traceroute do Term2 para o Term1 nas três condições citadas na alínea b. (outRes)
   6. Tendo em conta os resultados da alínea anterior, seria útil ter encaminhamento dinâmico nos routers para conseguir resposta ao traceroute? Justifique.(texRes)
   7. Em RCis2, coloque a rota para a rede 170.2.0.0/16 através de RLin.
      1. No terminal 2, ponha o wireshark a fazer uma captura na interface cujo IP é 192.180.40.44; faça traceroute desse terminal para um endereço IP da rede 170.2.0.0/16 ao qual não corresponda nenhuma máquina. Repita o traceroute (a saída deve ser diferente; caso seja igual, repita os dois traceroutes com outro endereço IP). (outRes + capRes)
         NOTA: se mesmo experimentando com outro endereço IP a saída continuar a ser igual, faça sysctl -w net.ipv4.conf.all.accept_redirects=1 no Term2 e tente novamente.
      2. Por que razão é diferente a saída do traceroute? (texRes)
2. ARP. Coloque o wireshark a correr no term2. Faça ping -c 1 192.180.40.55.
   1. Capture o resultado do ping. (capRes)
   2. Comente os pacotes ARP e ICMP capturados na alínea anterior, usando-os para explicar o funcionamento do protocolo ARP (incluindo timeouts e retransmissões). (texRes)
3. No terminal 1 faça uma captura definindo filtros para 'apanhar' apenas pacotes TCP, com a flag PUSH activa e com um comprimento do pacote IP menor que 128 bytes. Faça ssh para a interface 192.180.30.44 do terminal 2.
   NOTAS: Pode testar os filtros usando, na shell da máquina remota, a='#'; while true; do echo $a; sleep 1; a=$a'#'; done
   Se não conseguir fazer ssh (“connection refused”), vá ao Term2 e corra o seguinte comando como root: systemctl start sshd.service
   1. Utilize o tcpdump e indique o filtro usado. (confRes + capRes)
   2. Utilize o wireshark com filtro de visualização e indique o filtro usado. (confRes + capRes)
   3. Como se pode calcular o tamanho do campo de dados no pacote IP? (texRes)
