man 5
variables

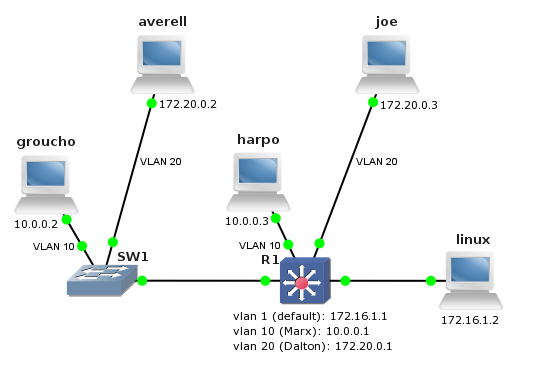

No emulador de rede GNS3 dentro da VM a correr no sistema de virtualização deve configurar a rede da seguinte figura segundo as indicações dadas abaixo:
ficheiro com o
projecto
, guarde-o no directório
~ar/GNS3/projects/trab5
, e depois abra-o no GNS3.net.ipv4.ip_forward=0
).
ping
do groucho para o harpo e
para a "interface" vlan 10 de R1.
ping
do averell para o joe e
para a "interface" vlan 20 de R1.
ping
do linux para a "interface"
vlan 1 de R1.
ping
entre máquinas de VLAN
diferentes, pois R1 tem o encaminhamento desactivado
(no ip routing
).
snmp-server community <community> {ro|rw} [<acl>]
2c
do SNMP em todas as perguntas
em que não seja explicitamente indicada outra.
ping
de groucho para R1 e capture o primeiro
ICMP Echo Request enviado em ambas as interfaces. As imagens
das capturas devem ilustrar claramente as diferenças.
(2×capRes)
ping
de averell para groucho. Diga o que observa
e explique a razão para ser assim. (texRes) ip 172.20.0.2 255.255.255.0 172.20.0.1
ping
de groucho para averell. O que
observa em relação aos pacotes ICMP? (capRes + texRes)
Use um filtro para mostrar apenas os pacotes
relevantes na captura.
ping
aos endereços de R1 nas
VLAN 1 e 10. Mostre a captura de um pacote de cada um dos
ping
s que ilustre a diferença. (2×capRes)
ping
do groucho para
o harpo, mas não do averell para o joe. (outRes)
ping
s da alínea anterior e
verifique que não consegue fazer nenhum deles. Porquê? (texRes)
Para compreender melhor o que se passa pode
fazer capturas Wireshark em harpo e joe.
snmp*
para
comunicar com o agente SNMP no router Cisco, usando a comunidade
só de leitura sempre que possível.
Para as capturas, use o wireshark na interface
ligada ao router com um filtro de visualização de modo a que apenas
sejam mostradas as mensagens SNMP.
get
ao OID
iso.org.dod.internet.mgmt.mib-2.system.sysDescr
de R1.
Por que razão não conseguiu? (texRes)
getnext
ao mesmo OID usado na alínea anterior.
Para que serve o getnext
? (texRes)
walk
a
iso.org.dod.internet.mgmt.mib-2.interfaces
.
Na captura, compare o OID do primeiro pedido getnext
com
o início dos OIDs de todas as respostas, prestando especial atenção à
última.
Diga para que serve o walk
e explique como funciona,
indicando as mensagens SNMP a partir das quais se constrói e as
condições de terminação.
(capRes + texRes)
system.sysName
usando um get
. Altere esse valor
usando um set
e confirme o sucesso da operação na consola
de R1. Mostre o comando usado para fazer o set
. (outRes)
walk
e um bulkwalk
à sub-árvore
system
da MIB-2. Qual é a diferença entre estes
dois comandos e em que se traduz na prática? (2×capRes +
texRes)
snmpnetstat
, obtenha informação sobre as
interfaces de R1
( -Ci
)
e a sua tabela de encaminhamento
( -Cr
).
(outRes)
snmptable
no OID
ip.ipAddrTable
obtenha a tabela de informação sobre os
endereços IP de R1 (se a tabela tiver demasiadas colunas para caber no
terminal, use a opção
-Cw 64
para a partir). (outRes)
ip.ipAddrTable
seja uma tabela.
(texRes)
snmp-server host 172.16.1.2 <community>
snmp-server enable traps snmp
/etc/snmp/snmptrapd.conf
,
acrescentando-lhe a linha
authCommunity log <community>e lance o receptor de traps:
snmptrapd -n -f -Lo
.
shutdown
).
O que observa? (capRes + texRes)
snmp-server
host 172.16.2.2 <community>
pela linha
snmp-server host 172.16.2.2 informs version 2c
<community>
, para usar informs (versão 2c) em vez
de traps .
Capture com o wireshark a troca de pacotes quando em
R1 desactiva ou reactiva a porta f1/2
.
(capRes)
snmp-server group <authgroup> v3 auth snmp-server user <authuser> <authgroup> v3 auth md5 <authpassword> snmp-server group <privgroup> v3 priv snmp-server user <privuser> <privgroup> v3 auth md5 <authpassword> priv des <privpassword>
snmpgetnext -v2c -c <community> 172.16.1.1
system.sysName
snmpgetnext -v3 -l authNoPriv -u <authuser>
-a md5 -A <authpassword> 172.16.1.1 system.sysName
snmpgetnext -v3 -l authPriv -u <privuser>
-a md5 -A <authpassword> -x des
-X <privpassword> 172.16.1.1 system.sysName
