PBD - Bases de Dados - Modelação de Dados

Objectivos: Modelo Entidade-Relacionamento (ER).

Entidades

Universo a considerar

Considere um modelo simplificado para o universo de uma empresa de organização de eventos. As entidades em causa e respectivos atributos consistem em:

• FUNCIONÁRIO da empresa: nº CC, nome, data de nascimento, idade, cargo, números de telefone para contacto, e endereço de email opcional.
• ESPAÇO para a realização de eventos com código único, nome, e morada expressa em termos de rua, nº na rua, andar opcional, localidade e código postal.
• EVENTO organizado pela empresa: com código único, nome, data de início, e data de fim.

Exercícios

1. Apresente uma descrição das entidades-tipo usando a sintaxe textual do modelo ER.

2. Identifique para cada entidade-tipo quais são os atributos chave e classifique todos os atributos quanto ao tipo de domínio: simples/composto, valor-único/multi-valor, base/derivado, definido/opcional.
3. Dê exemplos na forma textual de pelo menos 2 entidades (instâncias) para cada uma das entidades-tipo FUNCIONÁRIO e ESPAÇO.
4. Apresente em seguida a representação das entidades-tipo na forma de diagrama ER.

Relacionamentos

Universo a considerar

Considere os seguintes relacionamentos entre entitidades no universo da empresa de gestão de eventos:

• Cada funcionário trabalha apenas em um único espaço de eventos, e pode ter um supervisor.
• Cada espaço de eventos é gerido por um dos funcionários.
• Cada evento pode ter lugar em um ou mais espaços, tendo cada alocação de espaço a evento uma hora de início e uma hora de fim de ocupação. Poderá haver espaços sem eventos associados e outros a acolher múltiplos eventos.

Exercícios

1. Apresente os relacionamentos ER implícitos na forma textual.
2. Para cada relacionamento identifique as restrições de cardinalidade (1:1, 1:N, N:1, M:N) e participação (parcial/total) e resuma essas restrições na forma estrutural (min,max) para cada entidade-tipo partipante.
3. Apresente as relacionamentos e restrições estruturais sob a forma de diagrama ER.

BD - Empresa de organização de eventos

Considere um fragmento das tabelas FUNCIONÁRIO e ESPAÇO para uma BD relacional da empresa de organização de eventos.

FUNCIONÁRIO

ESPAÇO

1. Qual lhe parecem ser as chaves primárias das tabelas FUNCIONÁRIO e ESPAÇO e que atributos em cada tabela são chaves externas?
2. Tendo em conta a caracterização de chaves primárias/externas para FUNCIONÁRIO e ESPAÇO e assumindo o estado da BD ilustrado acima, explique para cada uma das seguintes operações sobre a BD que tipo de restrições de integridade são violadas:
   • INSERE FUNCIONÁRIO(ABCDEF, Roberto Pires, CP, 12345678,...)
   • INSERE FUNCIONÁRIO(12345678, Roberto Pires, CP, 22444552,...)
   • INSERE FUNCIONÁRIO(23884312, Roberto Pires, CP, 12345679,...)
   • INSERE ESPAÇO(NULL,Null All Night, ...)
   • REMOVE ESPAÇO(CP)
   • REMOVE FUNCIONÁRIO(12345678)
   • REMOVE FUNCIONÁRIO(18923444)
   • ACTUALIZA FUNCIONÁRIO(22444552, Espaço → XPTO)
   • ACTUALIZA ESPAÇO(CP,Nome → NULL)
   • ACTUALIZA ESPAÇO(TR,Gestor → 12345679)

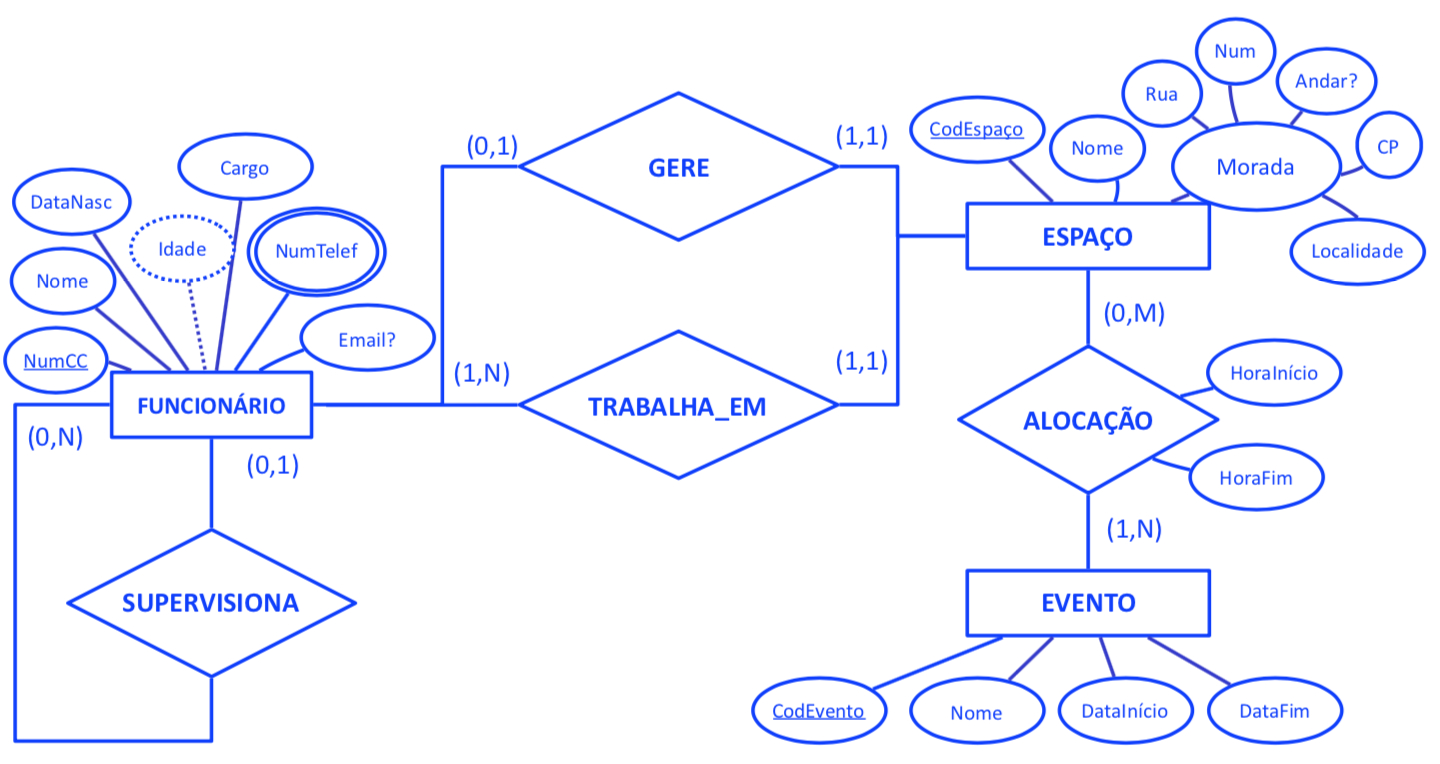

3. Tendo como base o modelo ER para a BD abaixo converta-o para um modelo relacional (apenas implícito em parte para os conteúdos das tabelas FUNCIONÁRIO e ESPAÇO). Indique apropriadamente as chaves primárias e externas para cada tabela que considerar.
