Programação e Bases de Dados - Ficha 8 - Soluções

Entidades

1

FUNCIONÁRIO(NumCC, Nome, DataNasc, Idade, Cargo, { NumTelef }, Email?)
ESPAÇO(CodEspaço, Nome, Morada(Rua, Num, Andar?, Localidade, CP))
EVENTO(CodEvento, Nome, DataInício, DataFim)

2

Atributos:

Chave: os sublinhados acima.
Composto: Morada em ESPAÇO.
Multi-valor: NumTelef em FUNCIONÁRIO.
Derivado: Idade em FUNCIONÁRIO (derivado de DataNasc).
Opcional: Email em FUNCIONÁRIO e Andar em ESPAÇO/Morada.

3

Chamar à atenção para valores de atributos derivados, multi-valor, opcionais, e compostos. Exemplos possíveis:

FUNCIONÁRIO¹(12345678, 'Manuel Silva', 11-02-1970, 49, 'Eletricista', { 912345678, 965432100 }, NULL)
FUNCIONÁRIO²(12300321, 'Roberto Silva', 13-12-1980, 39, 'Técnico de Som', { 933123321 }, 'robsilva@eventos.com')
ESPAÇO¹('CP', 'Coliseu do Porto', Morada('Rua Passos Manuel', 137, NULL, 'Porto', 4000-385))
ESPAÇO²('MH', 'Maus Hábitos', Morada('Rua Passos Manuel', 178, '4º', 'Porto', 4000-382))

Nota: nas entidades acima uso "superscript" em vez de "subscript" como aparece nos slides (o editor de "markdown" não suporta "subscript").

4

Seguir a notação exemplificada dos slides (p/ atr. chave, derivados, compostos, e multi-valor), resumida abaixo.

Relacionamentos

1, 2

Possível solução:

Relacionamento	Restr. Cardinalidade	Restr. Participação	Restr. Estrutural
TRABALHA_EM(FUNCIONÁRIO, ESPAÇO)	N : 1	total/total	(1,N) > (1,1)
SUPERVISIONA(FUNCIONÁRIO, FUNCIONÁRIO)	1 : N	parcial/parcial	(0,1) > (0,N)
GERE(FUNCIONÁRIO, ESPAÇO)	1 : 1	parcial/total	(0,1) > (1,1)
TEM_LUGAR(EVENTO, ESPAÇO, HoraInício, HoraFim)	M : N	total/parcial	(1,M) > (0,N)

3

Seguir a notação exemplificada nos slides / resumo abaixo.

Relacionamentos binários R(A,B) devem apresentar-se da esquerda (A) para a direita (B) ou de cima (A) para baixo (B).

Resumo de notação - exemplos dos slides

Entidades

Para a primeira caracterização mais simples da entidade tipo PESSOA, temos a forma textual:

PESSOA(NumCC, Nome, Sexo, DataNasc)

que é representada na forma visual pelo seguinte diagrama ER

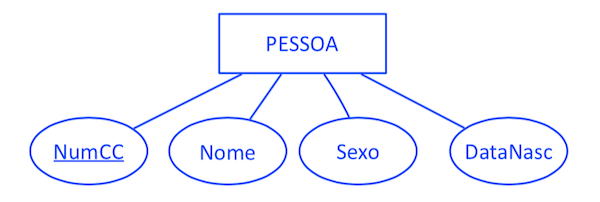

Entidade exemplo - diagrama ER

Na segunda caracterização, com mais atributos, temos

PESSOA(NumCC, Nome, Sexo, DataNasc, Idade, Morada(Rua,Num,Andar,Localidade,CodPostal), {NumTelefone}, {Habilitação(Grau,Ano, Instituição)})

e o diagrama ER

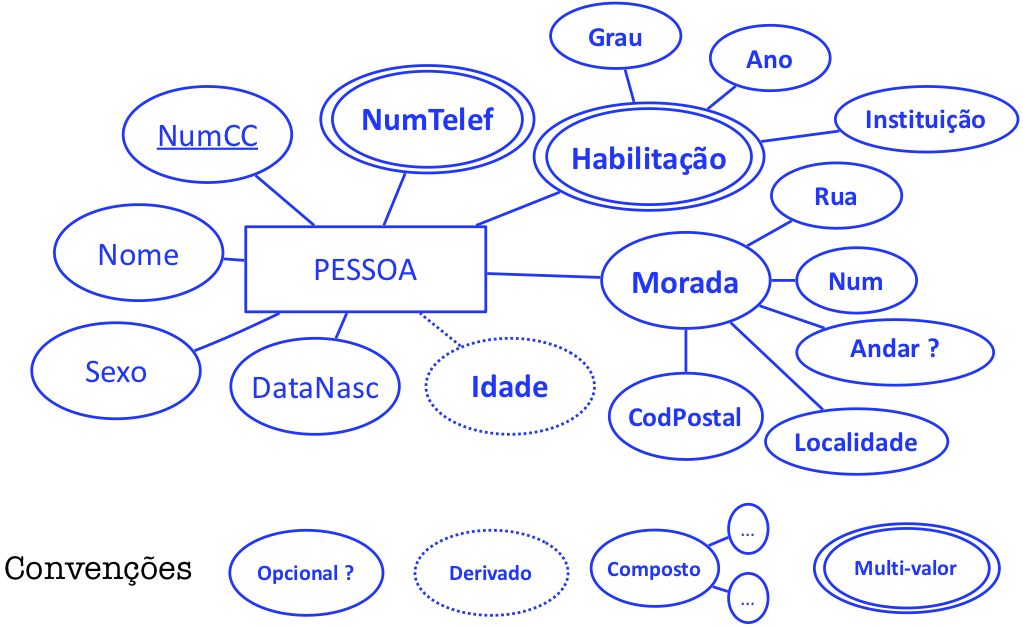

Entidade exemplo - diagrama ER

Relacionamentos

Entidades:

FUNCIONÁRIO(NumCC,Nome,Email?,DataNasc,Salário,HorasProj)
DEPARTAMENTO(Nome, { Localização(Rum,Num,Andar?, CP, Localidade) } )
PROJECTO(Nome, DataInício, DataFim)

Relacionamentos e restrições:

Relacionamento	Restr. Cardinalidade	Restr. Participação	Restr. Estrutural
SUPERVISIONA(FUNCIONÁRIO, FUNCIONÁRIO)	1 : N	parcial > parcial	(0,1) > (0,N)
TRABALHA_PARA(FUNCIONÁRIO,DEPARTAMENTO)	N : 1	total > total	(1,N) > (1,1)
GERE(FUNCIONÁRIO, DEPARTAMENTO)	1 : 1	parcial > total	(0,1) > (1,1)
CONTROLA(DEPARTAMENTO, PROJECTO)	1 : N	parcial > total	(0,1) > (1,N)
DIRIGE(FUNCIONÁRIO, PROJECTO)	1 : N	parcial > total	(0,1) > (1,N)
TRABALHA_EM(FUNCIONÁRIO,PROJECTO, Horas)	M : N	parcial > parcial	(0,M) > (0,N)

Diagrama ER:

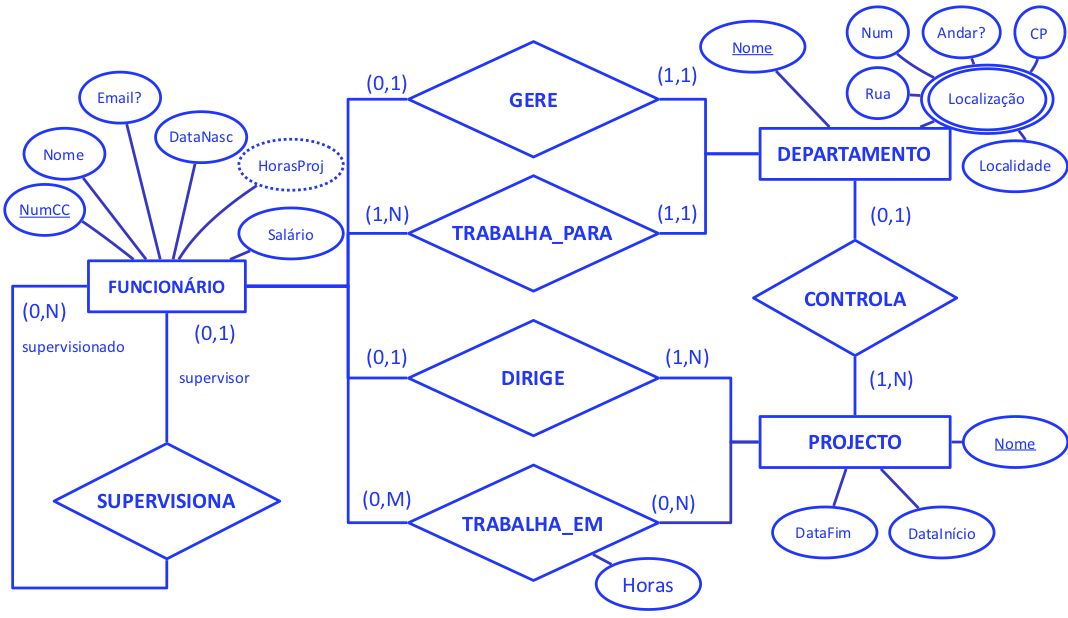

Relacionamentos exemplo - diagrama ER

Relacionamento ternário

BD - Empresa de organização de eventos

1

Chaves primárias:

FUNCIONÁRIO: NumCC
ESPAÇO: CodEspaço

Chaves externas:

FUNCIONÁRIO.Supervisor → FUNCIONÁRIO.NumCC
FUNCIONÁRIO.Espaço → ESPAÇO.CodEspaço
ESPAÇO.Gestor → Funcionário.NumCC

2

Operação	Violação
INSERE FUNCIONÁRIO(ABCDEF, Roberto Pires, CP, 12345678,...)	Integridade de domínio para FUNCIONÁRIO.NumCC: ABCDEF não é um número.
INSERE FUNCIONÁRIO(12345678, Roberto Pires, CP, 22444552,...)	Integridade de chave para FUNCIONÁRIO: 12345678 identifa um funcionário já existente (José Silva).
INSERE FUNCIONÁRIO(23884312, Roberto Pires, CP, 12345679,...)	Integridade referencial: o supervisor com NumCC=12345679 não existe.
INSERE ESPAÇO(NULL,Null All Night, ...)	Integridade de entidade: NULL não pode ser usado como valor para chave primária.
REMOVE ESPAÇO(CP)	Integridade referencial: vários funcionários referem-se ao espaço com código CP.
REMOVE FUNCIONÁRIO(12345678)	Integridade referencial: funcionário 12345678 (José Silva) é supervisor de 22444552 (Roberta Rodrigues)
REMOVE FUNCIONÁRIO(18923444)	Integridade referencial: funcionário 18923444 (Fátima Lopes) é gestor do espaço MH e supervisor de 10345553 (Roberta Rodrigues)
ACTUALIZA FUNCIONÁRIO(22444552, Espaço → XPTO)	Integridade referencial: espaço com código XPTO não existe.
ACTUALIZA ESPAÇO(CP,Nome → NULL)	Integridade de domínio: Nome não é um atributo opcional (relembrar isso dos requisitos).
ACTUALIZA ESPAÇO(MH,Gestor → 12345679)	Integridade referencial: funcionário 12345679 não existe.

3

Nota: Neste resolução utiliza-se a notação vertical (abaixo exemplo dos slides).

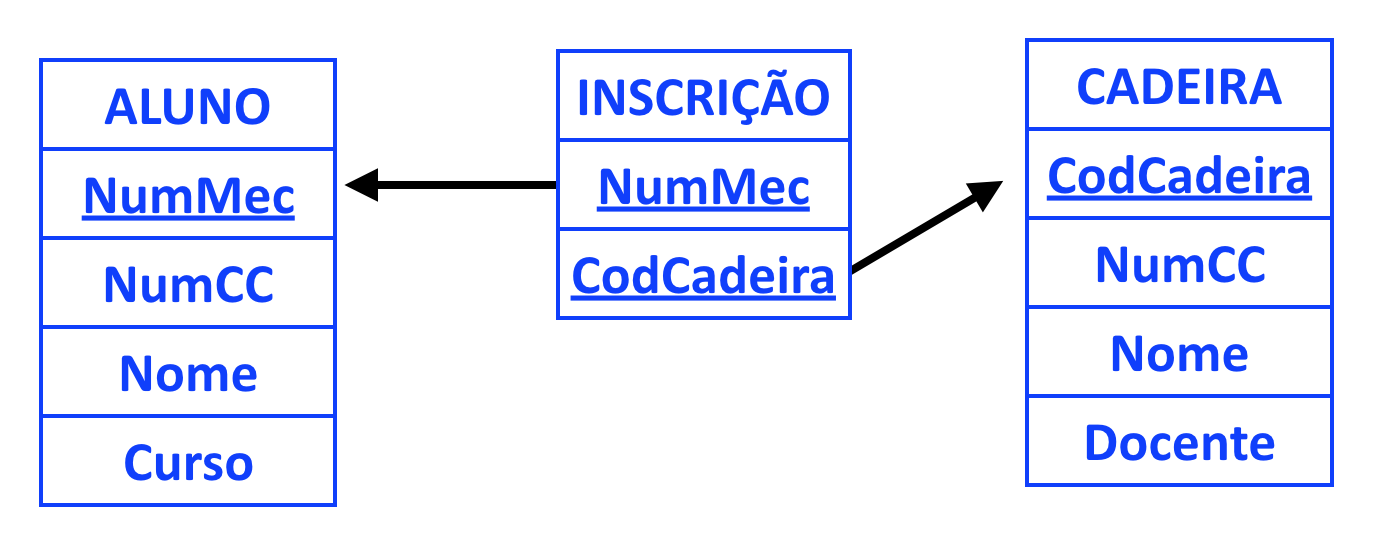

Tabelas para o modelo ER dado com chaves primárias e externas (→):

FUNCIONÁRIO
NumCC
Espaço → ESPAÇO.CodEspaço
Supervisor → FUNCIONÁRIO.NumCC
Nome
DataNasc
Cargo
Email

NUM_TELEFONE
Funcionário → FUNCIONÁRIO.NumCC
Num

ESPAÇO
CodEspaço
Gestor → FUNCIONÁRIO.NumCC
Nome
MRua
MNum
MAndar
MCP
MLocalidade

EVENTO
CodEvento
Nome
DataInício
DataFim

ALOCAÇÃO
Espaço → ESPAÇO.CodEspaço
Evento → EVENTO.CodEvento
HoraInício
HoraFim

4

Mudanças ao modelo ER:

Notação ER

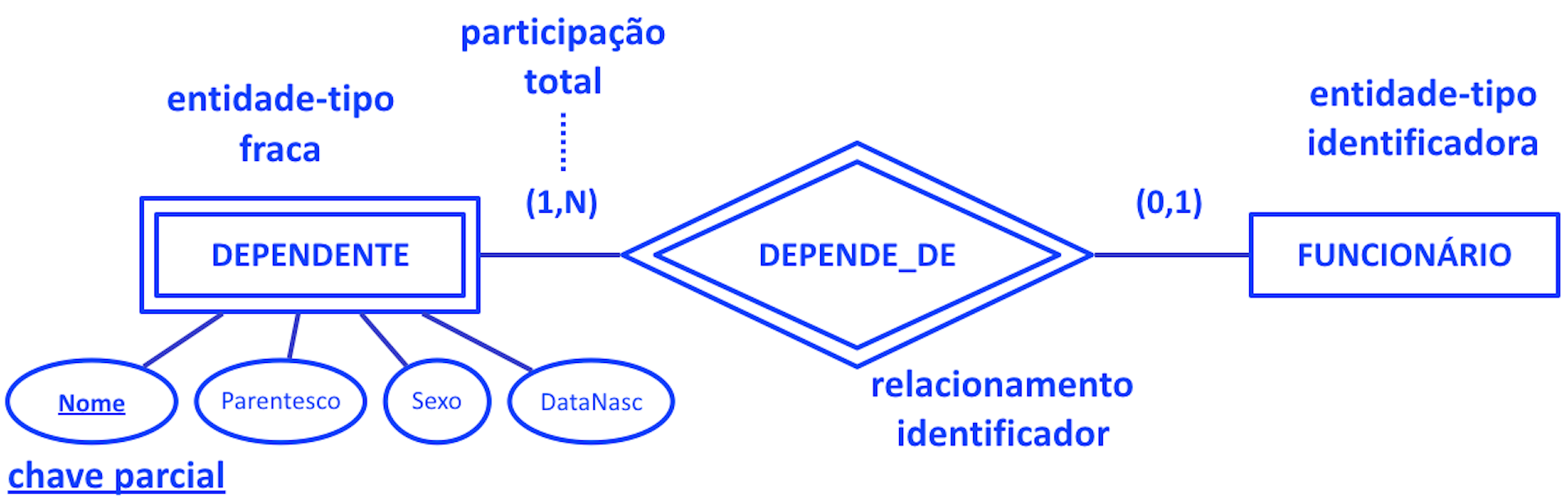

Nova entidade-tipo (fraca)

SALA(CodSala, Descrição)

Mudanças aos relacionamentos:

PERTENCE_A(SALA,EVENTO): o relacionamento identificador para SALA, com restrições estruturais (1,N) → (1,1). Chamar a atenção que participação de sala só podia ser total dado este ser o relacionamento identificador.
ALOCAÇÃO(ESPAÇO,EVENTO,HoraInício,HoraFim) passa a ALOCAÇÃO(SALA,EVENTO,HoraInício,HoraFim) - mantêm-se as restrições estruturais.

Mudanças ao modelo relacional:

Necessária tabela para SALA.
Alterações a ALOCAÇÃO: esta última passa a referir-se à chave primária de SALA em vez de ESPAÇO.

SALA
CodSala
Espaço → ESPAÇO.CodEspaço
Descrição

ALOCAÇÃO
Sala → SALA.CodSala
Espaço → SALA.Espaço
Evento → EVENTO.CodEvento
HoraInício
HoraFim
